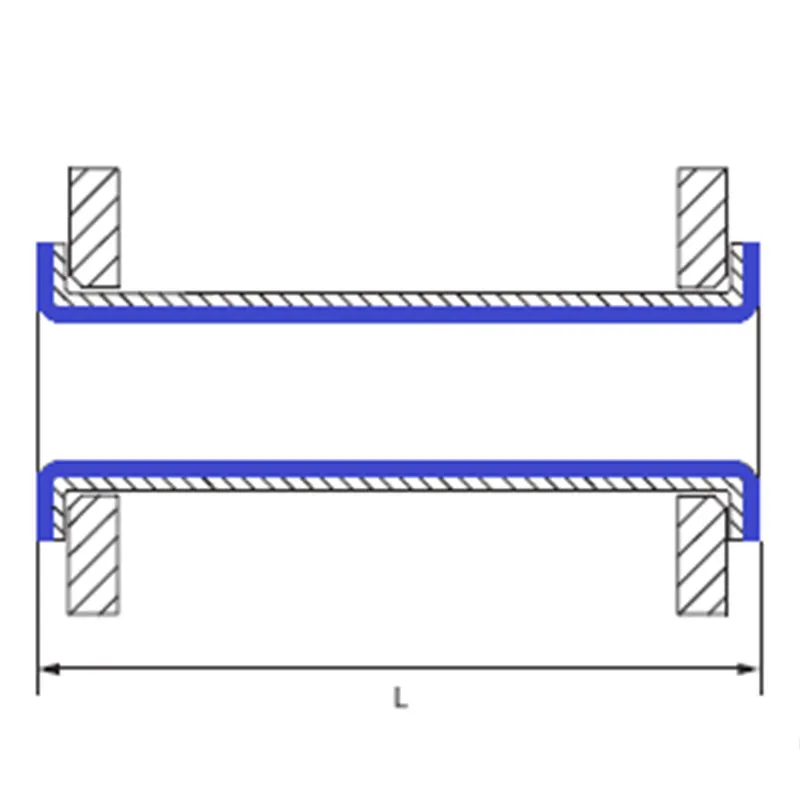

Стандарты на технологию PTFE-футерованных трубопроводов: ASTM F1545, ASME B16.5 150# Основные размеры
2026-01-24
Основные размеры
| Спецификация | Наружный диаметр стали x толщина стенки по ASME B36.10, мм | Толщина стенки PTFE-футеровки, мм | Диаметр уплотнительной поверхности с отбортовкой PTFE по ASME B16.5, мм | Длина C-F (от центра до торца) для отводов и тройников по ASME B16.5 150#, мм |
| 1/2”(DN15) | 21.3 x 2.77 | 3.0 | 35 | 75 |
| 1”(DN25) | 33.4 x 3.38 | 3.3 | 51 | 89 |
| 1-1/2”(DN40) | 48.3 x 3.68 | 3.5 | 73 | 102 |
| 2”(DN50) | 60.3 x 3.91 | 4.0 | 92 | 114 |
| 3”(DN80) | 88.9 x 5.49 | 4.5 | 127 | 140 |
| 4”(DN100) | 114.3 x 6.55 | 5.0 | 157 | 165 |
| 6”(DN150) | 168.3 x 7.11 | 7.0 | 216 | 203 |
| 8”(DN200) | 219.1 x 8.18 | 9.0 | 270 | 229 |
| 10”(DN250) | 273.1 x 7.8 | 9.0 | 324 | 279 |
| 12”(DN300) | 323.9 x 8.38 | 10.0 | 381 | 305/483 |
| 14”(DN350) | 355.6 x 9.53 | 10.0 | 413 | 356/546 |
| 16”(DN400) | 406.4 x 9.53 | 10.0 | 470 | 381/610 |
