Переходы-фланцы футерованный фторопластом-4
Компания Тэнай производит и поставляет PTFE-футерованные трубопроводы и фитинги для применения в химической, фармацевтической, нефтехимической, электронной, целлюлозно-бумажной и других смежных отраслях промышленности.
Описание
маркер
Введение в продукт

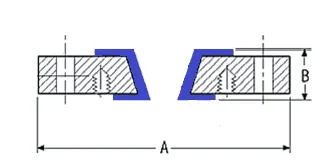

| DN | Тип | Толщина (B) | Диаметр
уплотнения |
Толщина
футеровки |
||
| CL150 | CL300 | |||||
| Дюйм (inch) | DN | мм | мм | мм | мм | |
| 3/4” x 1/2” | 20 x 15 | 1 | 20 | 23 | 43 x 35 | 3 x 3 |
| 1” x 1/2” | 25 x 15 | 1 | 21 | 24 | 51 x 35 | 3 x 3 |
| 1” x 3/4” | 25 x 20 | 1 | 21 | 24 | 51 x 43 | 3 x 3 |
| 1.1/2” x 1/2” | 40 x 15 | 1 | 24 | 27 | 73 x 35 | 3.5 x 3 |
| 1.1/2” x 3/4” | 40 x 20 | 1 | 24 | 27 | 73 x 43 | 3.5 x 3 |
| 1.1/2” x 1” | 40 x 25 | 1 | 24 | 27 | 73 x 51 | 3.5 x 3 |
| 2” x 1/2” | 50 x 15 | 3 | 26 | 29 | 92 x 35 | 4 x 3 |
| 2” x 3/4” | 50 x 20 | 2 | 26 | 29 | 92 x 43 | 4 x 3 |
| 2” x 1” | 50 x 25 | 2 | 26 | 29 | 92 x 51 | 4 x 3 |
| 2” x 1.1/2” | 50 x 40 | 1 | 26 | 29 | 92 x 73 | 4 x 3.5 |
| 2.1/2” x 1” | 65 x 25 | 2 | 30 | 33 | 105 x 51 | 4.5 x 3 |
| 2.1/2” x 1.1/2” | 65 x 40 | 2 | 30 | 33 | 105 x 73 | 4.5 x 3.5 |
| 2.1/2” x 2” | 65 x 50 | 1 | 31 | 34 | 105 x 92 | 4.5 x 4 |
| 3” x 1/2” | 80 x 15 | 3 | 32 | 36 | 127 x 35 | 4.5 x 3 |
| 3” x 1” | 80 x 25 | 3 | 32 | 36 | 127 x 51 | 4.5 x 3 |
| 3” x 1.1/2” | 80 x 40 | 2 | 32 | 36 | 127 x 73 | 4.5 x 3.5 |
| 3” x 2” | 80 x 50 | 1 | 33 | 37 | 127 x 92 | 4.5 x 4 |
| 3” x 2.1/2” | 80 x 65 | 1 | 33 | 37 | 127 x 105 | 4.5 x 4.5 |
| 4” x 1” | 100 x 25 | 3 | 32 | 40 | 157 x 51 | 5 x 3 |
| 4” x 1.1/2” | 100 x 40 | 3 | 32 | 40 | 157 x 73 | 5 x 3.5 |
| 4” x 2” | 100 x 50 | 3 | 33 | 41 | 157 x 92 | 5 x 4 |
| 4” x 3” | 100 x 80 | 2 | 33 | 41 | 157 x 127 | 5 x 4.5 |
| 5” x 1” | 125 x 25 | 3 | 32 | 43 | 186 x 51 | 5 x3 |
| 5” x 2” | 125 x 50 | 3 | 33 | 44 | 186 x 92 | 5 x 4 |
| 5” x 3” | 125 x 80 | 3 | 33 | 44 | 186 x 127 | 5 x 4.5 |
| 5” x 4” | 125 x 100 | 2 | 34 | 45 | 186 x 157 | 5 x 5 |
Компания Тэнай производит и поставляет PTFE-футерованные трубопроводы и фитинги для применения в химической, фармацевтической, нефтехимической, электронной, целлюлозно-бумажной и других смежных отраслях промышленности. Фторопластовые материалы, такие как PTFE и PFA, обладают превосходной химической стойкостью и широко используются в химических и фармацевтических установках, особенно в процессах с агрессивными и высокотоксичными средами. Во многих случаях они могут заменять сплавы, демонстрируя лучшие результаты при более низких эксплуатационных затратах. Материалы PTFE и PFA также широко применяются в сверхчистых процессах в электронике, фармацевтике и пищевой промышленности.
Компания Тэнай разработала запатентованную технологию подготовки к изостатическому формованию футеровки для трубопроводов и фитингов из PTFE. Производимая продукция — PTFE-футерованные системы трубопроводов и фитингов для термостойких и полностью вакуумных применений — достигает мирового лидирующего технического уровня. Она успешно заменяет импортные высокопроизводительные изделия из Европы и Америки для длительного использования в сложных рабочих условиях, что принесло значительное удовлетворение клиентам. Компания предоставляет отечественным и международным заказчикам более оперативную и своевременную поставку продукции и услуг.
Документация и сертификаты компании Тэнай
-- Соответствие стандарту: ASTM F1545
-- Сертификат качества: ISO 9001:2015
-- Лицензия на изготовление: Лицензия на изготовление компонентов трубопроводов под давлением КНР (TSG)
-- Сертификат типовых испытаний: Сертификат типовых испытаний антикоррозионных компонентов трубопроводов КНР (TSG)
Основа проектирования продукции
-- ASTM F1545
-- ASME B31.3
-- ASME B16.5 Class 150/Class 300 NPS 1/2" – 24"
-- Соответствующие стандарты и правила TSG для трубопроводов под давлением КНР
Основные технические параметры PTFE-футерованных трубопроводов и фитингов
-- Диапазон размеров:1/2" ~ 18"
-- Материал футеровки: Толстостенная чистая первичная PTFE/PFA или электропроводящая PTFE/PFA
Технические характеристики соответствуют стандарту ASTM F1545:
Минимальная прочность на разрыв PTFE: 21 МПа
Минимальное относительное удлинение при разрыве PTFE: 250%
Удельный вес PTFE: 2.14 – 2.19
-- Стальные трубы: Бесшовные трубы из углеродистой стали ASTM A106B или нержавеющей стали ASTM A312
1/2" – 8": ASME B36.10 sch40
10" – 12": ASME B36.10 sch30
14" – 18": ASME B36.10 sch STD
-- Фитинги: Углеродистая сталь ASTM A234 WPB / A216 WCB или нержавеющая сталь ASTM A403
-- Фланцы: Углеродистая сталь ASTM A105 или нержавеющая сталь ASTM A182
ASME B16.5 150#/300#, DIN PN10/16/20/25
-- Номинальная рабочая температура: -30℃ ~ 200℃
-- Номинальное рабочее давление: Соответствует ASME B16.5 Class 150:
38℃ 19.6 бар
50℃ 19.2 бар
100℃ 17.7 бар
150℃ 15.8 бар
200℃ 13.8 бар
-- Номинальная стойкость к вакууму: Номинальная стойкость к полному вакууму
1/2" ~ 8": -30℃ ~ 200℃ стойкость к полному вакууму
10" ~ 12": -30℃ ~ 150℃ стойкость к полному вакууму
14" ~ 16": -30℃ ~ 100℃ стойкость к полному вакууму
>16": Консультация с заводом
-- Прямые трубы: Максимальная длина единичной трубы: 6 метров
Фитинги: Стандартные длины соответствуют ASME B16.5 150#/300#
-- Другие доступные специальные конфигурации:
Монтажная длина фитингов, соответствующая стандарту DIN 2848
Санитарные PTFE-/PFA-футерованные трубопроводы и фитинги с соединением Tri-Clamp
Чёрные электропроводящие PTFE-/PFA-футерованные трубопроводы и фитинги
Удлинительная труба для вентиляционного отверстия из PTFE или нержавеющей стали
Патентованная противоконденсационная вентиляционная пробка
Различные конструкции металлических электропроводящих клемм и перемычек
▶Краска по указанию заказчика
▶Фитинги специальной длины по указанию заказчика
