Крестовины футерованный фторопластом-4
Компания Тэнай производит и поставляет PTFE-футерованные трубопроводы и фитинги для применения в химической, фармацевтической, нефтехимической, электронной, целлюлозно-бумажной и других смежных отраслях промышленности.
Описание
маркер
Введение в продукт

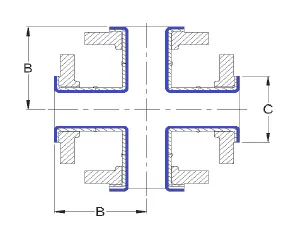

| DN | Поверхности — центр (B) | Внешний диаметр фланца | Диаметр уплотнения (C) | Диаметр PFA-футеровки | Толщина PFA-футеровки | |
| Дюйм (inch) | DN | мм | мм | мм | мм | мм |
| 1/2” | 15 | 65 | 89 | 35 | 12 | 3.5 |
| 3/4” | 20 | 75 | 98 | 43 | 16 | 3.5 |
| 1” | 25 | 89 | 108 | 51 | 20 | 4.0 |
| 1.1/2” | 40 | 102 | 127 | 73 | 33 | 4.5 |
| 2” | 50 | 114 | 152 | 92 | 44 | 4.8 |
| 3” | 80 | 140 | 190 | 127 | 66 | 6.5 |
| 4” | 100 | 165 | 229 | 157 | 86 | 9.0 |
| 6” | 150 | 203 | 279 | 216 | 137 | 10.0 |
| 8” | 200 | 229 | 343 | 270 | 186 | 10.0 |
| 10” | 250 | 279 | 406 | 324 | 237 | 10.0 |
| 12” | 300 | 305 | 483 | 381 | 287 | 10.0 |
| 14” | 350 | 356 | 533 | 413 | 317 | 10.5 |
Компания Тэнай производит и поставляет PTFE-футерованные трубопроводы и фитинги для применения в химической, фармацевтической, нефтехимической, электронной, целлюлозно-бумажной и других смежных отраслях промышленности. Фторопластовые материалы, такие как PTFE и PFA, обладают превосходной химической стойкостью и широко используются в химических и фармацевтических установках, особенно в процессах с агрессивными и высокотоксичными средами. Во многих случаях они могут заменять сплавы, демонстрируя лучшие результаты при более низких эксплуатационных затратах. Материалы PTFE и PFA также широко применяются в сверхчистых процессах в электронике, фармацевтике и пищевой промышленности.
Компания Тэнай разработала запатентованную технологию подготовки к изостатическому формованию футеровки для трубопроводов и фитингов из PTFE. Производимая продукция — PTFE-футерованные системы трубопроводов и фитингов для термостойких и полностью вакуумных применений — достигает мирового лидирующего технического уровня. Она успешно заменяет импортные высокопроизводительные изделия из Европы и Америки для длительного использования в сложных рабочих условиях, что принесло значительное удовлетворение клиентам. Компания предоставляет отечественным и международным заказчикам более оперативную и своевременную поставку продукции и услуг.
Документация и сертификаты компании Тэнай
-- Соответствие стандарту: ASTM F1545
-- Сертификат качества: ISO 9001:2015
-- Лицензия на изготовление: Лицензия на изготовление компонентов трубопроводов под давлением КНР (TSG)
-- Сертификат типовых испытаний: Сертификат типовых испытаний антикоррозионных компонентов трубопроводов КНР (TSG)
Основа проектирования продукции
-- ASTM F1545
-- ASME B31.3
-- ASME B16.5 Class 150/Class 300 NPS 1/2" – 24"
-- Соответствующие стандарты и правила TSG для трубопроводов под давлением КНР
Основные технические параметры PTFE-футерованных трубопроводов и фитингов
-- Диапазон размеров:1/2" ~ 18"
-- Материал футеровки: Толстостенная чистая первичная PTFE/PFA или электропроводящая PTFE/PFA
Технические характеристики соответствуют стандарту ASTM F1545:
Минимальная прочность на разрыв PTFE: 21 МПа
Минимальное относительное удлинение при разрыве PTFE: 250%
Удельный вес PTFE: 2.14 – 2.19
-- Стальные трубы: Бесшовные трубы из углеродистой стали ASTM A106B или нержавеющей стали ASTM A312
1/2" – 8": ASME B36.10 sch40
10" – 12": ASME B36.10 sch30
14" – 18": ASME B36.10 sch STD
-- Фитинги: Углеродистая сталь ASTM A234 WPB / A216 WCB или нержавеющая сталь ASTM A403
-- Фланцы: Углеродистая сталь ASTM A105 или нержавеющая сталь ASTM A182
ASME B16.5 150#/300#, DIN PN10/16/20/25
-- Номинальная рабочая температура: -30℃ ~ 200℃
-- Номинальное рабочее давление: Соответствует ASME B16.5 Class 150:
38℃ 19.6 бар
50℃ 19.2 бар
100℃ 17.7 бар
150℃ 15.8 бар
200℃ 13.8 бар
-- Номинальная стойкость к вакууму: Номинальная стойкость к полному вакууму
1/2" ~ 8": -30℃ ~ 200℃ стойкость к полному вакууму
10" ~ 12": -30℃ ~ 150℃ стойкость к полному вакууму
14" ~ 16": -30℃ ~ 100℃ стойкость к полному вакууму
>16": Консультация с заводом
-- Прямые трубы: Максимальная длина единичной трубы: 6 метров
Фитинги: Стандартные длины соответствуют ASME B16.5 150#/300#
-- Другие доступные специальные конфигурации:
Монтажная длина фитингов, соответствующая стандарту DIN 2848
Санитарные PTFE-/PFA-футерованные трубопроводы и фитинги с соединением Tri-Clamp
Чёрные электропроводящие PTFE-/PFA-футерованные трубопроводы и фитинги
Удлинительная труба для вентиляционного отверстия из PTFE или нержавеющей стали
Патентованная противоконденсационная вентиляционная пробка
Различные конструкции металлических электропроводящих клемм и перемычек
▶Краска по указанию заказчика
▶Фитинги специальной длины по указанию заказчика
